XLR to standard profesjonalnych złączy
wykorzystywany w technice audio. Obiegowo nazwany Cannon
( od nazwiska wynalazcy - Jamesa H. Cannona - założyciela firmy
Cannon Electric, obecnie będącej częścią amerykańskiej korporacji
ITT). Głównym walorem tych złączy jest zapewnienie jak najniższych
strat i zakłóceń sygnału dzięki odpowiednio zaprojektowanej izolacji
oraz odporność na warunki pogodowe i uszkodzenia mechaniczne.
Minimalizacja zakłóceń zapewniona jest dzięki połączeniom
symetrycznym, które wykazują wysoką odporność na zakłócenia
elektromagnetyczne.

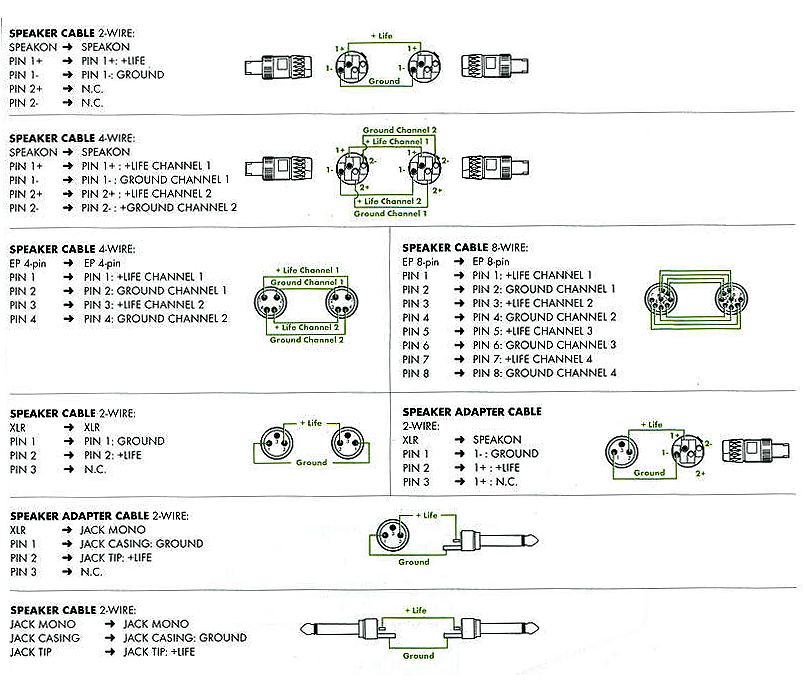

Podstawowe złącze składa się z trzech pinów/otworów (złącze
męskie - piny, złącze żeńskie - otwory):
- pin 1 - masa
- pin 2 - plus - sygnał
- pin 3 - minus - sygnał odwrócony w fazie
Istnieje wiele odmian złączy XLR z różną ilością pinów. Spotkać
można złącza cztero-, pięcio-, siedmiopinowe, niekiedy nawet o
jeszcze większej ilości pinów. |
